风机盘管工作原理、结构及常见故障处理方法

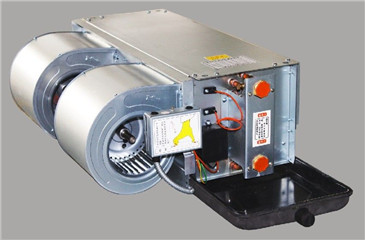

风机盘管做为空调系统的这种尾端设备,因为它结构紧凑,布局灵便,便于单独操纵等特性,在住房、办公室、酒店、医院门诊等场地被运用。它由变速离心风机和传热风机盘管两一部分构成,离心风机通常由前伸式叶子和低噪声电动机构成,通常有三档风力,电动机为抽头变速,靠调速开关接入不一样抽头,操纵电动机工作频率来保持变速。风机盘管是高效率翅片式换热器,由铜管和吸水性铝板翅式经髙压胀管而成,是水冷却和加温气体的构件,另一个也有冷凝水盘、空气过滤网等附注。

一:风机盘管工作原理:

风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被加热,因而强化了散热器与空气间的对流换热作用,能够迅速加热房间的空气。风机盘管是空调系统的末端装置,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。通常,新风通过新风机组处理后送入室内,以满足空调房间新风量的需要。


二:风机盘管系统组成部件:风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。

三:风机盘管分类:

中央空调风机盘管根据机组静压大小可以分成:0Pa、12Pa、30Pa、50Pa、80Pa等,这里是指机外静压;

优点二:风机盘管机组体型小,占地小,布置和安装方便,甚至适合于旧有建筑的改造;

四:风机盘管施工注意事项:

为防止该类状况产生,工程施工全过程中特别注意:

1、选用减震橡胶支座和支架安装盘管;

2、留意各相接处支撑点必须要坚固,防止应用全过程中出現松动和跌落物。应用维护阶段要常常查验清除,并留意电动机和轴的溫度,常常给滚动轴承滴油和润化。

3、因为风机盘管电机额定功率较小,起动扭矩也并不大,稍有摩擦阻力将会就会被卡死,离心叶轮上的脏东西、长期无需、滚动轴承电容器毁坏等都能造成电动机不转,若长期合闸而没法起动,会使电动机溫度持续上升,乃至损坏。应随时随地发觉尽早维修。

4、出排风量一切正常,排风溫度有误差

该类常见故障大多数出在风机盘管供智能回水系统软件。最先查验供电溫度是不是一切正常,水流量是不是一切正常。若供回自来水管温度差很大,大多数是进过滤器阻塞或管路运行内存气导致。由于管路有阻塞或存气流水速率就会很慢,流过风机盘管的時间拉长,传热充足,供回温度温度差就增大。为防止该类常见故障,工程施工全过程中应尽量减少出現急转弯、存渣点和集气点,尽管标准规定应在高些底点设自动排气阀和过滤阀,但施工工地因此没办法保持,务必提早整体规划用心工程施工。安裝进行后尽量多清洗污水处理。在运作全过程时要常常清理过滤器,维持管道通畅。

5、机器设备和管道渗水

此常见故障多发性于夏天供冷期,多因为隔热保温不太好和凝结水管道排水管道受阻导致。通常工程项目当场与风机盘管相接的管道一部分有阀门、过滤装置和塑料软管等异形管件,隔热保温不易密实度,并且平时维护保养中常常拆装,非常容易导致凝结水滴漏,工程项目实践活动中,可选用将供智能回水部分管道坡面流风机盘管一边的方式 来防止和挽救。或是选用外界加挂接水盘的方法。选用部分隔热保温制成拆式式保温钢管的作法。就是说将相同工程项目中制成1个磨具,用发泡聚氨酯制成可拆式保温钢管,每一次拆装后仅在紧靠管材外拆换一层层薄的橡塑保温。随后套上搞好的保温钢管捆扎严实就能。凝结水排水管道受阻多主要表现为从相同系统软件中某一盘管凝结水接水盘处往外流水。在空调机组运作应用全过程中部分支承过大或抗震支架无效,非常容易导致倾斜度更改或部分剩水,非常容易导致凝结水冒水,这需在安裝时严控好自来水管倾斜度,输通排水管道路并操纵与别的管路的有效间隔。不可靠的太近,防止出现意外支承形变。并查验好抗震支架的安裝支撑点以避免形变和掉下来。必须表明的一点儿是,在工程施工全过程中,许多人觉得要是从凝结水管道网最高峰漏水,底点能出水量就能,可是,仅能出水量是不足的,还应确保出入水相等才行。不然就存有部分剩水难题,这种地区还非常容易积存金残渣和滋长病菌青苔等,长期非常容易阻塞管道。这类难题务必提升工程施工管理,在凝结水管隔热保温后没办法发觉和解决。

在自来水管材料层面,从有利于应用和维护保养层面,提议应用PVC管而无需无缝钢管。因无缝钢管内腔沒有PVC管光洁且非常容易生锈。非常容易积累残渣而阻塞管路。在交付使用环节,平时的维护保养工作中应常常清除接水盘,避免残渣进到管路,维持凝结水管道顺畅。并常常查验保温管道的密实度性。保证滴水不漏,不然非常容易环境污染装修吊顶导致挺大不便。

风机盘管是普遍的中央政府空调末端配件,关键由低噪音电动机、风机盘管等构成。离心风机将室内空气质量或户外混和气体根据表冷器开展水冷却或加温后送进房间内,进而更改房间内平均气温,以考虑大家对溫度规定。下边为大伙儿详细介绍风机盘管的机械故障及常见故障造成的缘故。

五、风机盘管的机械故障及常见故障造成的缘故

1)排风挡位设定不善、滤网积灰过多、风机盘管肋片问积尘过多、工作电压稍低、离心风机翻转。

表现形式:离心风机转动但排风量较小或出不来风

2)离心风机滚动轴承润化不太好或毁坏、离心风机叶子积灰过多或毁坏、离心叶轮与外壳磨擦、通风口与外接风管或正压送风口并不是导电软连接、风机盘管和渗水盘与供回自来水管及排水管道并不是导电软连接、风机盘管在髙速档下运作、固定不动离心风机的联接件松脱、正压送风口百叶窗松脱。本文来源:致冷百度百科微信公众平台。

表现形式:震动与噪音稍大

3)管路系统软件压力抗压强度实验和气密性试验实验时,仅观查工作压力值和水位线转变,对漏水查验不足。

表现形式: 管路系统软件运作后产生漏水状况,危害一切正常应用。

4)溫度挡位设定不善、盘管外有气体、供电溫度出现异常、供电不够、风机盘管肋片空气氧化。

表现形式:吹出来的风不足冷(热)

5)凝结水管不做灌水试验便做隐蔽工程 。

表现形式: 将会导致渗水,并导致客户损害。

6)风机盘管电机选型系统软件完工前清洗不用心,总流量和速度达不上管路清洗规定。乃至以压力抗压强度实验排水替代清洗 。

表现形式:水体达不上管路系统软件运作规定,因此还会导致管路横截面降低或阻塞。

7)冬季施工工程施工在负温度下开展打压试验 。

表现形式:因为打压试验时管外迅速结冻,使管冻裂。

8)严寒地域管路通水后,在冬天沒有立即代谢管道存水 。

表现形式:管路和零部件冷冻毁坏,导致停水维修,危害一切正常生产制造和饮用水。

9)隐蔽工程建筑项目没经查验或不过关时,便刚开始开展下工序工程施工 。

表现形式: 工程项目遗留下安全隐患,因此会导致返修损害。

10)管路同样的同种类屋子不做样板房 。

表现形式:导致屋子里的自来水管同样而作法不同,甩口规格不一致,导致返修。

11)管路联接的法兰片及垫片抗压强度不足,联接地脚螺栓短或直徑细。供热管道应用橡胶板,凉水管路应用石棉垫,及其选用两层垫或斜坡垫,法兰盘垫片突人管外 。

表现形式: 法兰片相接处不严实,乃至毁坏,出現漏水状况。法兰盘垫片闯进管外,会提升流水摩擦阻力。

以上是由小编整理编辑关于风机盘管结构、分类及常见问题及其解决方式的全部内容!如果您还想了解更多关于中央空调维修保养方面的的内容,请关注我们的网站,欢迎来电咨询!
